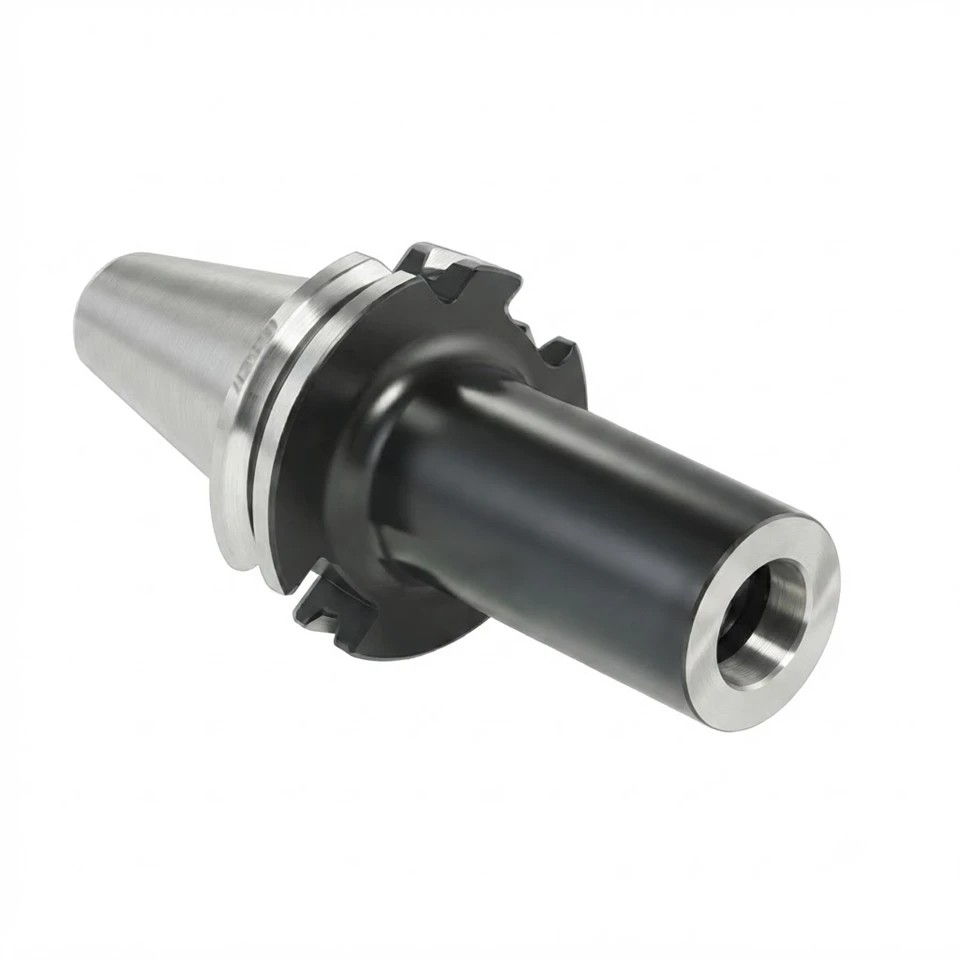

Struktūrinė kompozicija
Tvirtai jungiasi su mašinos veleno kūgio anga, kad būtų užtikrintas didelis{0}}padėties nustatymas ir tvirtas sukimo momento perdavimas.
Palengvina automatinio įrankių keitiklio (ATC) sugriebimą ir tikslią orientaciją robotų rankomis.
Juoda{0}}apdailinta cilindrinė dalis, užtikrinanti konstrukcijos tvirtumą ir leidžianti įrankiui pasiekti gilias ertmes arba siauras ruošinio dalis.
Turi tikslius vidinius sriegius, kad būtų galima saugiai įsukti ir užfiksuoti suderinamas sriegines pjovimo galvutes.
Pagaminta iš aukščiausios kokybės legiruoto plieno, visapusiškai termiškai apdoroto ir preciziškai šlifuoto, todėl užtikrinamas išskirtinis stiprumas lenkimui, atsparumas dilimui ir antivibracinės savybės, užtikrinančios puikų dinaminį balansą esant dideliam sukimosi greičiui.
Darbo principas
Tvirtinimas ir užrakinimas
Naudojamas srieginis tvirtinimo mechanizmas, kai keičiamos pjovimo galvutės išorinis sriegis įsuka tiesiai į vidinį laikiklio nosies sriegį. Priekinis kontaktas ir srieginė išankstinė-apkrova sukuria dideles suspaudimo jėgas ir neleidžia atsilaisvinti agresyvių pjūvių metu.
Galios perdavimas
Mašinos velenas sukasi visą laikiklio mazgą. Sukimo momentas sklandžiai teka nuo kūginio koto per pagrindinį korpusą iki priekinės srieginės sąsajos ir į pjovimo galvutę.
Didelio{0}}efektyvumo apdirbimas
Tvirtas tiesus{0}}koto dizainas sumažina struktūrinius trukdžius, todėl galima atlikti didelio-greičio ir didelio{2}}padavimo frezavimo operacijas. Greito-galvos keitimo galimybė žymiai sumažina sąrankos ir prastovos laiką, nes operatoriai keičia tik pjovimo galvutę, o ne visą įrankio mazgą.
Techniniai parametrai
|
Dydis / modelis |
M |
d1 |
d2 |
A |
L |
|
SK40-M10-119 L=100 |
10 |
10.5 |
18 |
119 |
100 |
|
SK40-M10-169 L=150 |
10 |
10.5 |
18 |
169 |
150 |
|
SK40-M12-119 L=100 |
12 |
12.5 |
21 |
119 |
100 |
|
SK40-M12-144 L=125 |
12 |
12.5 |
21 |
144 |
125 |
|
SK40-M12-169 L=150 |
12 |
12.5 |
21 |
169 |
150 |
|
SK40-M16-119 L=100 |
16 |
17 |
29 |
119 |
100 |
|
SK40-M16-144 L=125 |
16 |
17 |
29 |
144 |
125 |
|
SK40-M16-169 L=150 |
16 |
17 |
29 |
169 |
150 |
|
SK50-M10-119 L=100 |
10 |
10.5 |
18 |
119 |
100 |
|
SK50-M10-169 L=150 |
10 |
10.5 |
18 |
169 |
150 |
|
SK50-M12-119 L=100 |
12 |
12.5 |
21 |
119 |
100 |
|
SK50-M12-169 L=150 |
12 |
12.5 |
21 |
169 |
150 |
|
SK50-M16-119 L=100 |
16 |
17 |
29 |
119 |
100 |
|
SK50-M16-169 L=150 |
16 |
17 |
29 |
169 |
150 |
