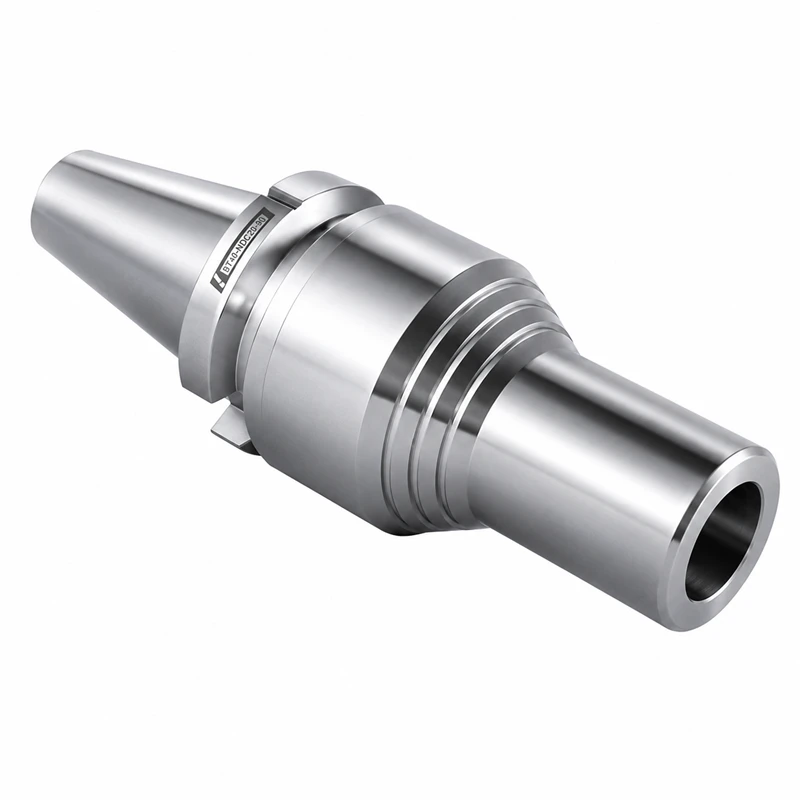

Tikslus sraigtinis griebtuvas

NDC precizinis sraigtinis griebtuvas yra labai{0}}tiksli CNC staklių laikiklio sistema, paprastai žinoma kaip sraigtinio-tipo arba galinio-traukimo griebtuvas. Naudodamas specializuotą galinį-traukimo fiksavimo mechanizmą, jis traukia ir pritvirtina elastinę įvorę kartu su įrankiu atgal į griebtuvo vidinę ertmę. Šis gaminys plačiai naudojamas gręžimo, sriegimo, sriegimo ir lengvo{6}} frezavimo operacijoms įvairiose CNC frezavimo staklėse, apdirbimo centruose ir tam skirtose mašinose.

1. Galinė-Patraukimo fiksavimo konstrukcija: turi unikalią galinę-traukiamąją užveržimo konstrukciją, dėl kurios įvorė susitraukia ir sėdi atgal veikiant jėgai, užtikrinant išskirtinį koncentriškumą ir suspaudimo stabilumą.

2.High Precision & Low Runout: Užtikrina išskirtinį radialinio išbėgimo tikslumą (paprastai iki mikronų lygio), efektyviai sumažina įrankio deformaciją, pailgina įrankio tarnavimo laiką ir užtikrina puikų ruošinio paviršiaus apdailą.

3. Kompaktiška struktūra ir didelis tvirtumas:Sukurtas su subalansuotu ir tvirtu korpusu, kuris išlaiko didelį standumą ir neleidžia deformuotis esant didelei{0}}apkrovai arba nuolatinio pjovimo sąlygomis.

4. Universalumas ir sauga:Talpina standartines{0}}specifikacijos elastines įvores, siūlančias platų suspaudimo diapazoną ir stiprią, vienodą suspaudimo jėgą, kad įrankis neatsipalaiduotų arba neslystų apdirbant.

NDC Precision Screw Collet Chuck veikia srieginės transmisijos ir galinio{0}}kūgio suspaudimo principu:

1.Įrankio įdėjimas: Įkiškite pjovimo įrankį (pvz., grąžtą arba galinį frezą) į atitinkamą elastingą įvorę ir kartu įkiškite į priekinę NDC griebtuvo angą.

2. Sukamoji pavara (Galinis-traukimo veiksmas: sukant fiksavimo veržlę arba galinį-traukimo mechanizmą, sukamasis judėjimas per sriegius paverčiamas ašine stūmimo{2}}traukimo jėga.

3.Kūginis Susitraukimas ir suspaudimas:Ši ašinė jėga stumia įvorę atgal į atitinkamą vidinį kūginį griebtuvo korpuso kūgį. Dėl išorinio įvorės kūgio į vidų esantis radialinis slėgis tolygiai susitraukia į vidų.

4. Saugus užraktas:Vidinė įvorės anga tvirtai laikosi ir užsifiksuoja ant įrankio koto 360-laipsniu perimetru, užtikrinant saugų suspaudimą ir didelio tikslumo jėgos perdavimą.
